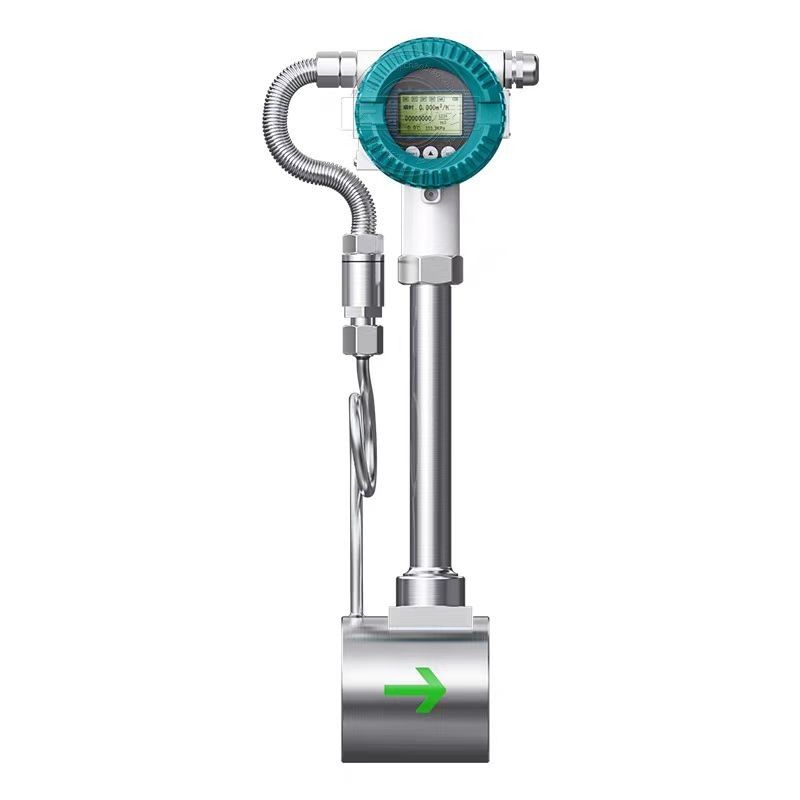

Yüksek Duyarlılık DN250-300 Dörünç Akış Mitri
Ürün ayrıntıları:
| Menşe yeri: | Jiangsu, Çin |
| Marka adı: | INSTE |
| Model numarası: | ISTLUGB |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | 400$/set |
| Ambalaj bilgileri: | ahşap paket |
| Teslim süresi: | 3 iş günü |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | Günde 50 takım |
|
Detay Bilgi |
|||
| Çalışma basıncı: | Boru Hattı: DN10 ~ DN65: ≤ 2.5mpa | Uygulanabilir ortam: | Gaz, sıvı, buhar |
|---|---|---|---|
| Birincil ölçülen değer: | Akış Hızı | Bağlantı: | Flanş: dn15-dn300; gofret: dn15-dn300 |
| Kurulum: | Döşeme / Flanş / Üçlü Klem | İletişim arayüzü: | RS485 |
| Patlama derecesi: | ExdIIBT6 | Ambalaj: | AHŞAP KUTU |
| Sıcaklık: | -20°C - +160°C | Modeli: | VF |
| Skype: | Summer.cap39 | Basınç: | 1.6 Mpa ,2.5Mpa ,4.0Mpa (Özel) |
| İletişim: | Hart | Orta sıcaklık: | -40~320°C |
| Astar Malzemesi: | PTFE | ||
| Vurgulamak: | Yüksek Hassasiyetli Vorteks Akış Ölçer,Yüksek Hassasiyetli akış vericisi vorteks,Kompakt Vorteks Akış Ölçer |
||
Ürün Açıklaması

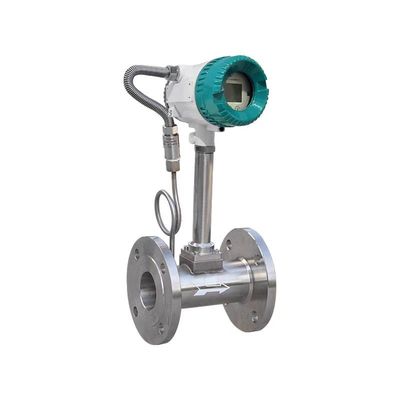

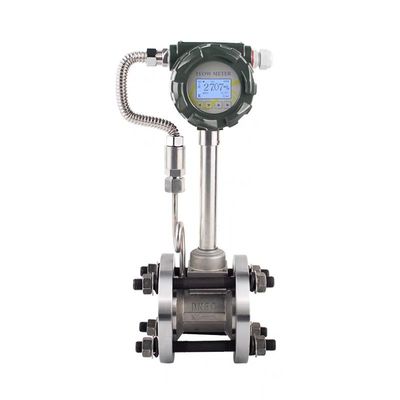

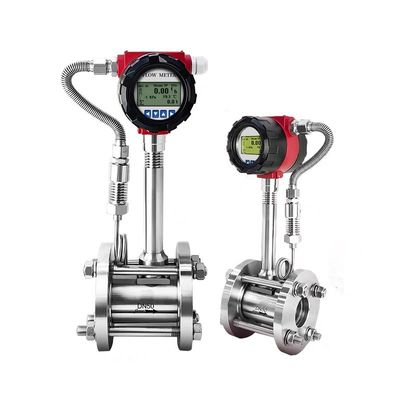

Yüksek Hassasiyetli DN250-300 Girdap Akış Ölçer Doğru Tespit İçin Kompakt
Bizim DN250-DN300 Girdap Akış Ölçer büyük çaplı endüstriyel boru hatlarında yüksek hassasiyetli ölçüm için özel olarak tasarlanmıştır. Büyük kalibresine rağmen, bu yüksek hassasiyet sensör, geleneksel akış ölçerlere kıyasla dar alanlarda daha kolay kurulum sağlayan Kompakt tasarım sahiptir. Karman girdap prensibini kullanarak, hareketli parçası olmayan bu ölçer, buhar, basınçlı hava ve büyük hacimli sıvıların doğru tespitini sağlar, yüksek akış uygulamalarında uzun vadeli güvenilirlik ve minimum basınç kaybı sağlar.
Girdap akış ölçer, Karman girdap prensibine dayalı olarak geleneksel gazların, buharların ve sıvıların ölçümü ve sayımı için bir hız akış ölçer üretir. Girdap akış sensörü yüksek hassasiyete ve geniş bir aralık oranına sahiptir. Kullanım sırasında hareketli parçası yoktur, bu da mekanik stabiliteyi artırabilir ve bakımı azaltabilir. Girdap, çalışma hacmini ölçerken ortamın sıcaklığı, basıncı ve bileşimundan neredeyse etkilenmez, bu nedenle cihazın kalibrasyon üretimi için uygundur. Bu nedenle, girdap akış sensörü üretim ve yaşamda yaygın olarak kullanılmaktadır.
Akışkan içinde üçgen sütun tipi bir girdap jeneratörü sağlandığında, girdap jeneratörünün her iki tarafından düzenli girdaplar dönüşümlü olarak üretilir. Bu girdaplara Karman girdapları denir ve girdap sıraları girdap jeneratörünün aşağı akışında asimetrik olarak düzenlenir. Girdap bu prensibe göre üretilir. Girdap, üreten cisim tarafından üretilir ve yüksek hassasiyetli sensör girdap sayısını algılar. Belirli bir aralıkta üretilen girdap sayısı akış hızına orantılıdır, bu nedenle akış hızı hassas bir işlemci tarafından hesaplanabilir.
| Cihaz kalibresi(mm) | sıvı | gaz | ||
| Ölçüm aralığı(m3/sa) | Çıkış frekans aralığı(Hz) | Ölçüm aralığı(m3/sa) | Çıkış frekans aralığı(Hz) | |
| 15 | 0.3～5 | 24～400 | 4～20 | 352～1761 |
| 20 | 0.6～10 | 23～382 | 6～30 | 254～1273 |
| 25 | 1.2～16 |
21～320
|
8～50 | 161～1112 |
| 32 | 1.8～20 | 18～200 | 10～100 | 97～1172 |
| 40 | 2～40 | 10～190 | 20～200 | 134～1018 |
| 50 | 3～60 | 8～150 | 35～350 | 87～952 |
| 65 | 4～85 | 6～120 | 45～450 | 71～764 |
| 80 | 6.5～130 | 4.1～82 | 86～1100 | 54～696 |
| 100 | 15～220 | 4.7～69 | 133～1700 | 42～548 |
| 125 | 20～350 | 3.2～57 | 150～2000 | 26～346 |
| 150 | 30～450 | 2.8～43 | 347～4000 | 34～392 |
| 200 | 45～800 | 2～31 | 560～8000 | 23～326 |
| 250 | 65～1250 | 1.5～25 | 890～11000 | 18.5～229 |
| 300 | 95～2000 | 1.2～24 | 1360～18000 | 16～216 |
| (300) | 100～1500 |
5.5～87
|
1560～15600 | 85～880 |
| (400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
| (500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
| (600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
| (800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
| (1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
| >(1000) | protokol | protokol
|
||
Büyük Kalibreli Boru Hatları İçin Teknik Avantajlar
-
Yüksek Hassasiyetli Tespit: Optimize edilmiş sensör teknolojisi, DN250 ve DN300 borularda bile düşük akış hızlarının yakalanmasını sağlar, böylece pik dışı akıştan tam kapasiteye kadar kapsamlı veri izleme sağlanır.
-
Kompakt ve Yer Tasarruflu: Akıcı gövde tasarımı, mevcut büyük ölçekli boru sistemlerinin tadilatı için kritik bir faktör olan genel kurulum ayak izini azaltır.
-
Hareketli Parçası Olmayan Dayanıklılık: Mekanik aşınmayı ve potansiyel arıza noktalarını ortadan kaldırarak, kritik endüstriyel süreçler için düşük bakım çözümü sunar.
-
Mükemmel Stabilite: Ölçüm doğruluğu, akışkan yoğunluğu, sıcaklığı veya basıncındaki değişikliklerden etkilenmez, hassas kontrol için stabil bir girdap sinyali sağlar.
-
Minimum Basınç Düşüşü: Verimli iç yapı, minimum enerji kaybıyla yüksek akış hızları sağlar, pompa veya kazan sistemlerinizin verimliliğini optimize eder.
Endüstriyel Uygulamalar ve Senaryolar
DN250-300 Girdap Akış Transmitteri yaygın olarak şunlar için kullanılır:
-
Ana Buhar Boru Hatları: Bölgesel ısıtma ve büyük ölçekli endüstriyel buhar dağıtımı için doğru ölçüm.
-
Basınçlı Hava Sistemleri: Enerji tüketimini optimize etmek için büyük kompresör evlerinin deşarjının izlenmesi.
-
Endüstriyel Su Dağıtımı: Soğutma kuleleri ve belediye su temini için yüksek hacimli akış ölçümü.
-
Doğal Gaz İzleme: Endüstriyel fırınlar ve büyük ölçekli gaz besleme hatları için hassas tespit.
Neden Büyük Kalibreli Girdap Ölçerimizi Seçmelisiniz?
Büyük ölçekli operasyonlar için doğruluk ve stabilite esastır. Yüksek Hassasiyetli Girdap Akış Ölçerimiz gelişmiş dijital sinyal işleme (DSP) ile sağlam bir yapısal tasarımı birleştirir. Geniş bir aralık oranı ve üstün titreşim önleyici performans sunarak, gürültülü endüstriyel ortamlarda bile verilerinizin doğru olmasını sağlar. Kompakt tasarım ve dijital arayüzü, Akıllı Fabrika ve Enerji Yönetim Sistemi (EMS) entegrasyonları için geleceğe dönük bir yatırım olmasını sağlar.
