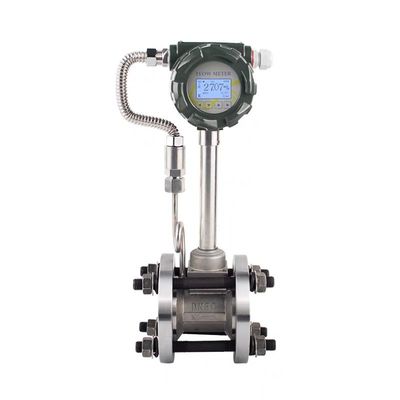

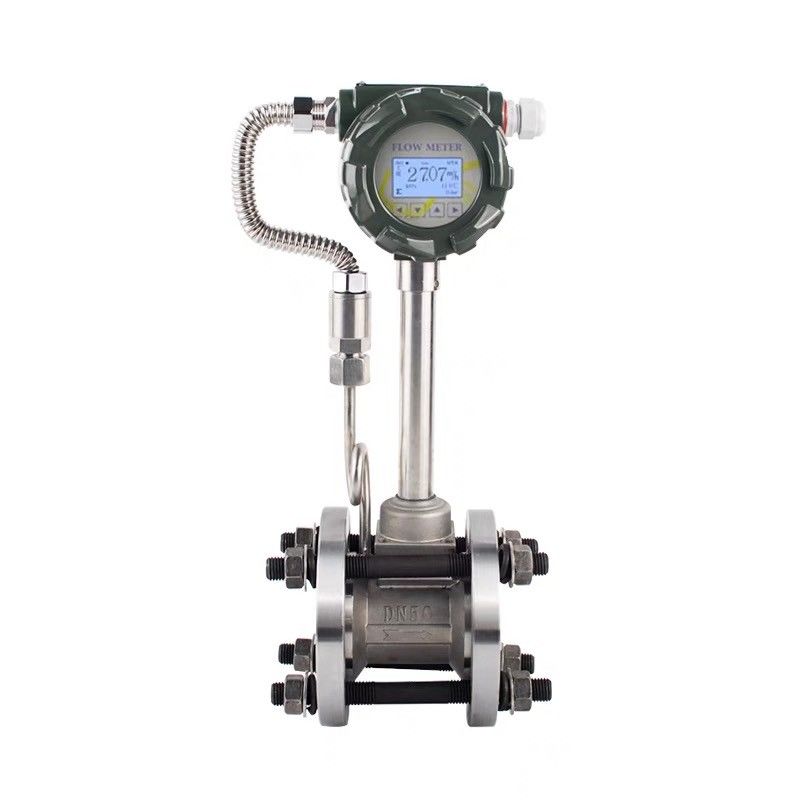

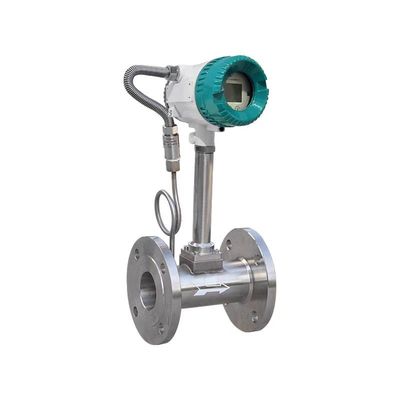

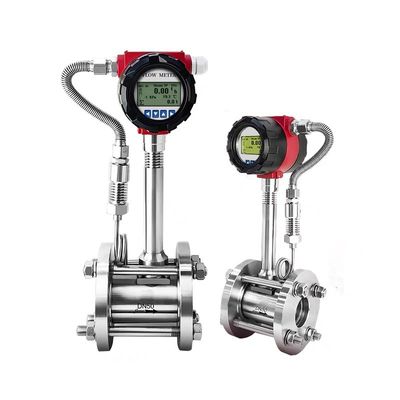

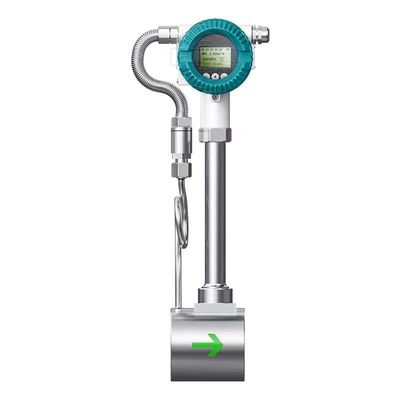

DN15-DN1000 Dörünç Akış Mühiteli Karman Prensibi Gaz Sıvı Buhar Algılayıcı
Ürün ayrıntıları:
| Menşe yeri: | Jiangsu, Çin |
| Marka adı: | INSTE |
| Model numarası: | ISTLUGB |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | 300$/set |
| Ambalaj bilgileri: | ahşap paket |
| Teslim süresi: | 3 iş günü |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | Günde 50 takım |
|
Detay Bilgi |
|||
| Anahtar kelime: | Paslanmaz çelik malzeme akış ölçer | Malzemeler: | Sensör ve Flanş SS304 |
|---|---|---|---|
| Ölçüm Aralığı: | 0.5-100 m/s | Liman: | Şangay veya diğer |
| Kabuk malzemesi: | Dökme demir, dökme çelik, paslanmaz çelik | Koruma Sınıfı: | IP65 |
| Aralık oranı: | 1:10 ； 1:15 | İşlem bağlantısı: | Flanş |
| temel hata: | Gösterge değerinin ±% 1'i | Kesinlik: | +/- okumanın% 1'i |
| Orta: | Buhar, gaz, sıvı | Başvuru: | sıvı, gaz veya sıcak buhar |
| Çalışma koşulu: | Sıcaklık: -25 ℃ ~ 60 ℃ Nem:%5 ~ 9 | Uygulanabilir ortam: | Gaz, sıvı, buhar |
| Normalde: | - 40 ℃ ~ 350 ℃ | ||
| Vurgulamak: | Yüksek Hassasiyetli Vorteks Akış Ölçer,Yüksek Hassasiyetli vorteks hava akış sensörü,Kullanışlı Vorteks Akış Ölçer |
||
Ürün Açıklaması
DN15-DN1000 Dörünç Akış Mühiteli Karman Prensibi Gaz Sıvı Buhar Algılayıcı
Döngü akış ölçer, geleneksel gazların, buharların ve sıvıların ölçülmesi ve ölçülmesi için Karman girdap prensibine dayanan bir hız akış ölçerini üretir.Döngü akış sensörü yüksek hassasiyete ve geniş bir aralığı oranına sahiptir- Mekanik istikrarını artırabilecek ve bakımını azaltabilecek hareketli parçaları yok.Çalışma hacmini ölçerken ortamın basıncı ve bileşimi, bu nedenle cihazın kalibrasyon üretimi için uygundur. Bu nedenle, girdap akış sensörü üretim ve hayatta yaygın olarak kullanılır.
Sıvıda üçgen sütun tipinde bir girdap jeneratörü sağlandığında, düzenli girdaplar girdap jeneratörünün her iki tarafından alternatif olarak üretilir. Bu girdaplara Karman girdapları denir,ve girdap satırları girdap jeneratörün aşağı akım asimetrik düzenlenmiştirBu prensibe göre bir girdap üretilir ve yüksek hassasiyetli sensör girdap sayısını tespit eder.Belirli bir aralıkta üretilen girdap sayısı akış hızına orantılıdır., bu yüzden akış hızı bir hassas işlemci tarafından hesaplanabilir.
BizimDN15-DN1000 Dörünç AkışölçörüSeri, geleneksel elektrik sistemlerinin hızını ve hacim akışını ölçmek için çok yönlü, yüksek güvenilirlik çözümüdür.Gazlar, buharlar ve sıvılarGelişmişKarman Vortex Street prensibi, bu sensör sıvı salınımlarını istikrarlı dijital sinyallere dönüştürür. 15mm'den 1000mm'ye kadar geniş bir kalibre aralığı ile, çeşitli endüstriyel ortamlarda mükemmel şekilde tasarlanmıştır.Yüksek hassasiyet sunuyor, geniş bir geri dönüş oranı vebakımsız tasarımHareketli parçalarının olmaması nedeniyle.
Üstün istikrar için gelişmiş Karman girdabı prensibi
Ölçücü gövdesinin içinde, birÜçgen girdap jeneratörüKarman girdabı oluşturmak için stratejik olarak yerleştirilmiştir. Bu girdapların frekansı, yüksek hassasiyetli bir sensör tarafından yakalanan akış hızına doğrudan orantılıdır.
Hassas işleme:Gerçek zamanlı doğruluk için yüksek hızlı dijital işlemciyle hesaplanmış.
Medya Bağımsızlığı:Ölçüm, ortamdaki değişikliklerden neredeyse etkilenmez.sıcaklık, basınç, yoğunluk veya bileşim.
Mekanik bütünlük:Hareketsiz parça tasarımı mekanik istikrarı artırır ve sık kalibrasyona olan ihtiyacı önemli ölçüde azaltır.
| Araç kalibri ((mm) | sıvı | gaz | ||
| Ölçüm aralığı ((m)3/h) | Çıkış frekans aralığı ((Hz) | Ölçüm aralığı ((m)3/h) | Çıkış frekans aralığı ((Hz) | |
| 15 | 0.3 ¢ 5 | 24 ¢400 | 4 ¢20 | 352 ¢1761 |
| 20 | 0.6 ¢10 | 23 ¥ 382 | 6 ¢30 | 254 ¢1273 |
| 25 | 1.2116 | 21320
| 8 ¢50 | 161 ¥1112 |
| 32 | 1.8 ¢20 | 18 ¢200 | 10 ¢100 | 97 ¥1172 |
| 40 | 2 ¢40 | 10 ¢190 | 20 ¢200 | 134 ¥1018 |
| 50 | 3 ¢60 | 8 ¢ 150 | 35 ¢ 350 | 87 ¥952 |
| 65 | 4 ¢85 | 6 ¢120 | 45 ¢ 450 | 71 ¥764 |
| 80 | 6.5 ¢ 130 | 4.1 ¢ 82 | 86 ¢1100 | 54 ¥ 696 |
| 100 | 15 ¢220 | 4.7 ¢ 69 | 133 ¥1700 | 42 ¥548 |
| 125 | 20 ¢350 | 3.2 ¢ 57 | 150 ¢2000 | 26 ¥ 346 |
| 150 | 30 ¢ 450 | 2.8 ¢43 | 347 ¢ 4000 | 34 ¥ 392 |
| 200 | 45 ¢800 | 2 ¢31 | 5608000 | 23326 |
| 250 | 65 ¢1250 | 1.5 ¢25 | 890 ¥ 11000 | 18.5 ¢ 229 |
| 300 | 95 ¢2000 | 1.24 | 1360 ¥ 18000 | 16 ¢216 |
| (300) | 100 ¢1500 | 5.5 ¢87
| 1560 ¢15600 | 85 ¢880 |
| (400) | 180 ¢ 3000 | 5.6 ¢ 87 | 2750 ¢ 27000 | 85 ¢880 |
| 500) | 300 ¥4500 | 5.688 | 4300 ¢ 43000 | 85 ¢880 |
| (600) | 450 ¥6500 | 5.7 ¢89 | 6100 ¢ 61000 | 85 ¢880 |
| (800) | 750 ₹10000 | 5.7 ¢ 88 | 11000£110000 | 85 ¢880 |
| (1000) | 1200 ¢1700 | 5.8 ¢ 88 | 17000 ¢170000 | 85 ¢880 |
| >(1000) | protokol | protokol
| ||
Neden bizim Vortex Akış Göndericimizi seçtiniz?
Geniş menzilli oran:Akış hızlarının geniş bir spektrumunu ±1,0%'a kadar tutarlı bir doğrulukla ölçebilen.
Güçlü İnşaat:Alınabilir:Paslanmaz çelik 304/316Lkoroziv ortamlara ve yüksek sıcaklıklı buharlara (+350°C'ye kadar) dayanıklı olmak.
Dijital entegrasyon:Sızdırmazlık için birden fazla çıkış protokolünü destekler (4-20mA, Pulse, RS485 Modbus)PLC/SCADA entegrasyonu.
Enerji verimliliği:Düşük basınç düşüşü tasarımı, büyük ölçekli boru sistemlerinde enerji tüketimini azaltmaya yardımcı olur.
